SiC碳化硅襯底加工的主要步驟
SiC碳化硅襯底加工的主要分為9個步驟:晶面定向、外圓滾磨、端面磨、線切、倒角、減薄、CMP研磨、CMP拋光以及清洗。吉致電子拋光耗材應用于碳化硅襯底的CMP研磨及CMP拋光步驟。
1.晶面定向:使用 X 射線衍射法為晶錠定向,當一束 X 射線入射到需要定向的晶面后,通過衍射光束的角度來確定晶面的晶向。
2.外圓滾磨:在石墨坩堝中生長的單晶的直徑大于標準尺寸,通過外圓滾磨將直徑減小到標準尺寸。
3.端面磨:SiC 襯底一般有兩個定位邊,主定位邊與副定位邊,通過端面磨開出定位邊。
4.線切割:線切割是碳化硅SiC 襯底加工過程中一道較為重要的工序。
線切過程中造成的裂紋損傷、殘留的亞表面損傷等都會對后續工藝造成不利影響,一方面會延長后續工藝所需的時間,另一方面會造成晶片本身的損耗。目前,最常用的碳化硅線切工藝是往復式金剛石固結磨料多線切割。主要通過固結有金剛石磨料的金屬線的往復運動對 4H-SiC 晶錠進行切割。線切出的晶片厚度在500μm 左右,晶圓表面存在大量的線切劃痕和較深的亞表面損傷。
5.倒角:為防止在后續加工過程中,晶片邊緣發生崩邊裂紋等現象,同時為了減小后續工藝中研磨墊、拋光墊等的損耗,需要將線切后鋒利的晶片邊緣磨削成指定形狀。
6.減?。禾蓟杈уV的線切工藝在晶片表面留下大量劃痕及亞表面損傷,使用金剛石砂輪進給進行減薄,主要目的是盡可能去除這部分劃痕及損傷。
7.CMP研磨:研磨過程分為粗磨和精磨,具體工藝與減薄類似,但是使用粒徑更小的碳化硼或金剛石磨料,更低的去除速率,主要去除減薄工藝中未能去除的損傷及新引入的損傷。(推薦吉致JZ8003粗磨液 / 吉致JZ8001精磨液)

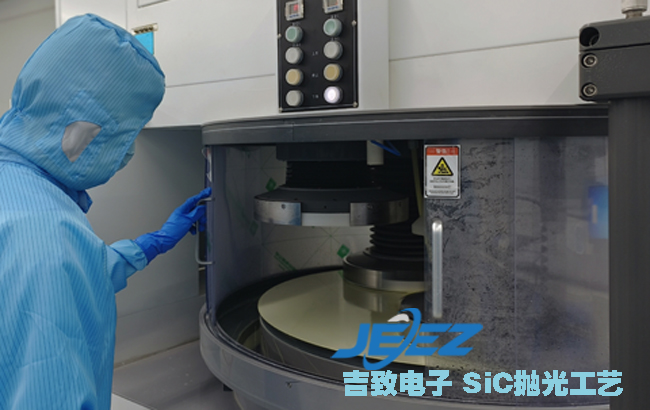

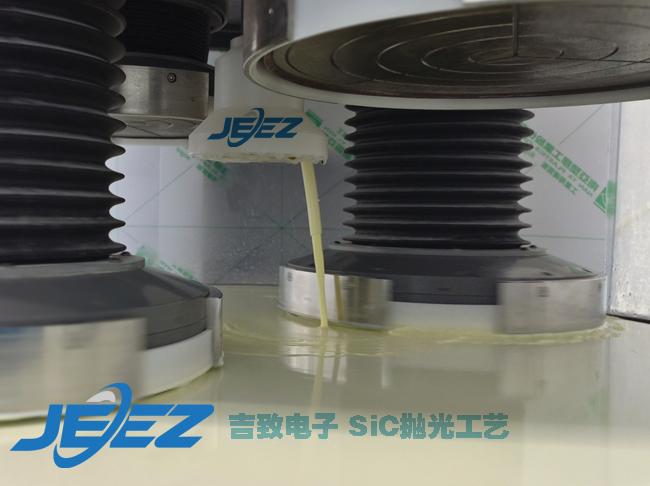

8.CMP拋光:拋光是 SiC 襯底加工的最后一道工序,同樣分為粗拋和精拋。晶片表面在拋光液的作用下產生較軟的氧化層,氧化層在氧化鋁或氧化硅磨粒的機械作用下被去除。在這一工序完成后,襯底表面基本不存在劃痕和亞表面損傷,有著極低的表面粗糙度,是實現 SiC襯底表面超光滑無損傷的關鍵工藝。(推薦吉致JZ8010粗拋液 吉致JZ8020A、J8020B精拋液)

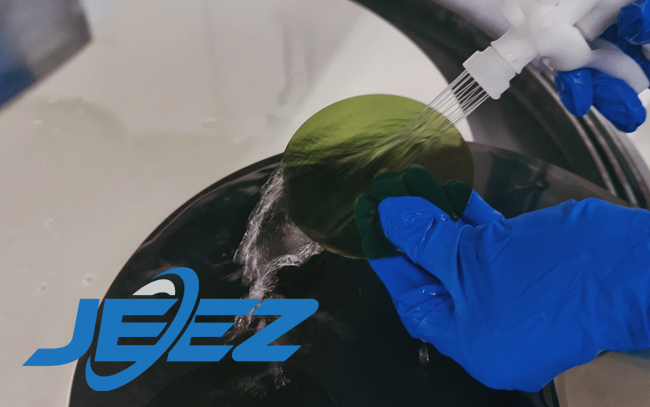

9.清洗:去除加工過程殘留的顆粒、金屬、氧化膜和有機物等污染物。
吉致電子選用優質磨料制備成的CMP拋光液,在碳化硅研磨和拋光應用中實現高的表面質量度,同時顯著提供材料的去除率??筛鶕?jù)客戶要求定制碳化硅拋光液產品,常用碳化硅拋光液粒度包括0.5-1μm、1μm、2-4μm、5μm等。
