襯底與晶圓在半導體制造中的應用

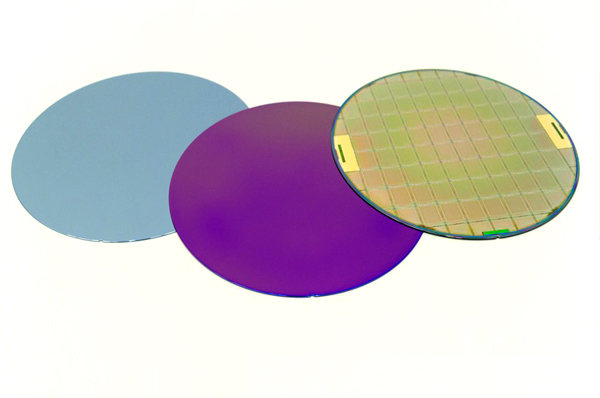

襯底和晶圓是半導體制造過程中的兩個重要概念。襯底是作為基礎層的材料,承載著芯片和器件;而晶圓則是從襯底中切割出來的圓形硅片,作為半導體芯片的主要基板。襯底通常是硅片或其他材料的薄片,而晶圓則是襯底的一部分,具有特定的尺寸和方向。襯底用于承載和沉積薄膜,而晶圓用于生長材料、制造芯片和執行光刻等工藝步驟。
襯底的應用:
承載半導體芯片:襯底是半導體芯片的基礎,提供穩定的平臺來構建電子器件和集成電路。
基礎層的沉積:在制造過程中,襯底上可能需要進行一系列的薄膜沉積,如氧化物、金屬等。這些薄膜可以提供保護和功能性。
背面處理:襯底的背面通常進行背刻和背面加工,以便使電流通過器件。
晶圓的應用:
材料生長:晶圓作為基板,可以用來在其表面上生長單晶薄膜,如外延生長(Epitaxy)。
芯片制造:晶圓上的電路設計和制造是半導體芯片制造的關鍵步驟。涉及到將電路圖設計轉化為實際的電子器件,并在晶圓上進行精確的制造和加工。
光刻:晶圓上的光刻技術用于在薄膜上形成圖案,以定義電子器件的結構和互連。
清洗和處理:晶圓經常需要進行清洗和處理步驟,以去除表面污染物、改善品質和增強性能。
包裝和封裝:完成芯片制造后,晶圓將進行切割和封裝,形成最終的半導體器件或集成電路。
CMP又稱化學機械拋光技術,是使用化學腐蝕及機械力對加工過程中的硅晶圓或其它襯底材料進行平坦化處理。其設備包括拋光、清洗、傳送三大模塊,其作業過程中,拋光頭將晶圓待拋光面壓抵在粗糙的拋光墊上,借助拋光液腐蝕、微粒摩擦、拋光墊摩擦等耦合實現全局平坦化。CMP技術是集成電路(芯片)制造過程中實現晶圓表面平坦化的關鍵工藝,是集成電路制造中推進制程技術節點升級的重要環節。吉致電子研發生產晶圓、襯底CMP拋光產品,有多種成熟穩定的研磨拋光加工方案(藍寶石襯底、碳化硅襯底、硅襯底、氮化鎵晶圓、硅晶圓、氮化硅晶圓等),可針對不同晶圓和襯底特性要求進行一對一指導,幫您解決拋光難題。
無錫吉致電子科技有限公司
聯系電話:17706168670
郵編:214000
地址:江蘇省無錫市新吳區新榮路6號
