在半導體硅片、襯底、光學玻璃以及精密陶瓷等材料的加工領域，CMP拋光工藝是至關重要的環節，而CMP拋光墊（CMP Pad）則是這一環節中的關鍵因素之一。其中，由陶氏公司（Dow）生產的SUBA拋光墊（Suba Pad）備受矚目。
  陶氏公司生產的SUBA拋光墊在CMP化學機械研磨方面有著優異的拋光性能，尤其在拋光半導體晶圓方面效果顯著。半導體晶圓和襯底是現代集成電路產業的基石，晶圓和襯底表面的平坦度、光潔度等直接影響芯片的性能和質量。SUBA拋光墊憑借其獨特的材料和結構，能夠使拋光過程達到一致且可重現的結果，這對于大規模、高精度的半導體晶圓生產來說是非常關鍵的。無論是晶圓制造過程中的多次拋光工序，還是不同批次晶圓之間的拋光，都能依靠SUBA拋光墊獲得穩定的工藝效果。
  同時，Suba Pad在光學玻璃、電子3C、精密陶瓷加工領域也有廣泛應用。SUBA拋光墊能夠滿足高精密工件的“苛刻”要求，確保工件表面光滑如鏡，沒有瑕疵。在陶瓷拋光領域，陶瓷材料因其特殊的物理化學性質，對拋光墊的要求也很高，而SUBA拋光墊同樣表現出色。另外，Suba拋光墊在一些特殊的拋光設備或工藝體系中也發揮著重要作用。

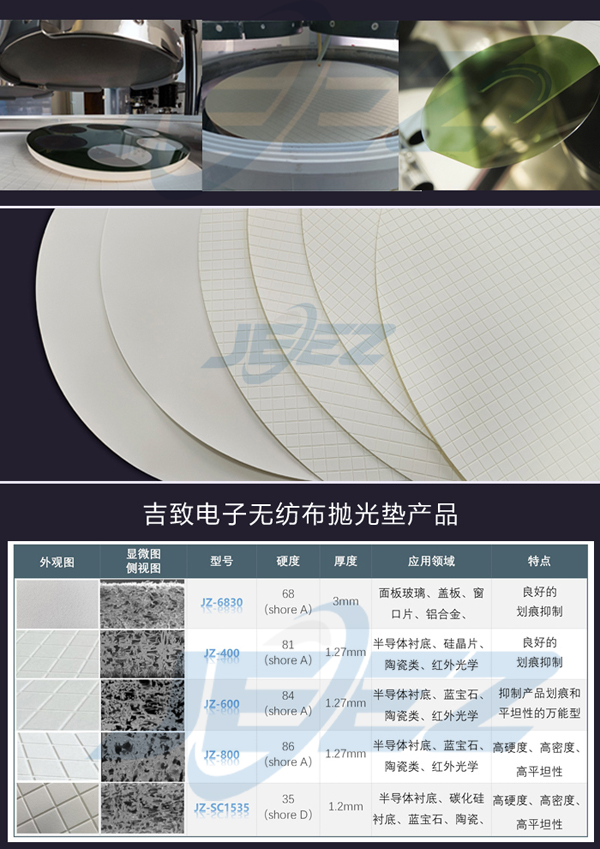

  原廠SUBA拋光墊有豐富的型號，如Suba800和SubaIV。不同型號的拋光墊針對不同的材料有著專門的優化。吉致電子經過多年研發實踐，綜合國產半導體行業特點，推出了Suba Pad國產替代產品，型號包括suba400/suba600/suba800等。
國產suba拋光墊在新興的碳化硅、氮化鎵材料的CMP拋光中能輕松應對拋光工藝提出的挑戰，在保證高效去除材料的同時，還能做到低缺陷，使得加工后的材料表面幾乎沒有瑕疵，以及具備優異的平整度，滿足了這些高性能材料在高端應用場景下的嚴格要求。在硅片和藍寶石晶片等傳統材料的拋光上，國產替代Suba拋光墊也同樣有著卓越的表現，不斷推動著相關產業的發展和進步。

無錫吉致電子科技有限公司
