在半導體制造領域，襯底和晶圓是兩個密切相關但又各具功能的核心概念。襯底作為基礎層材料，為整個芯片制造過程提供物理支撐；而晶圓則是從襯底材料中切割出來的圓形硅片，是半導體芯片制造的直接載體。

襯底通常是硅或其他半導體材料的薄片，具有優異的機械性能和熱穩定性。晶圓作為襯底的一部分，經過精密加工后具有特定的晶體取向和表面特性，能夠滿足后續復雜的半導體工藝要求。

襯底的核心功能與應用

承載功能：襯底為半導體芯片提供穩定的機械支撐平臺，確保在整個制造過程中保持結構完整性。優質的襯底能夠承受高溫、化學腐蝕等嚴苛工藝條件而不變形或降解。

薄膜沉積基礎：在半導體制造初期，襯底表面會沉積多種功能性薄膜，包括絕緣氧化物層、導電金屬層等。這些薄膜的質量直接依賴于襯底表面的平整度和潔凈度。

背面處理：現代半導體器件通常需要對襯底背面進行特殊加工，如減薄、金屬化等工藝，以優化器件性能并實現垂直方向的電連接。

晶圓的核心工藝與應用

外延生長：高品質晶圓可作為外延生長的理想基板，在其表面生長出原子級平整的單晶薄膜，這是制造高性能半導體器件的基礎。

精密圖案化：通過先進的光刻技術，在晶圓表面精確復制電路圖案，定義出數以億計的晶體管結構。這一過程要求晶圓具有極高的尺寸穩定性和熱穩定性。

多層構建：現代芯片采用數十層金屬互連結構，晶圓需要在反復的沉積、刻蝕、拋光過程中保持性能穩定，確保各層結構精準對位。

CMP技術實現晶圓、襯底納米級平坦化的關鍵工藝

化學機械拋光（CMP）技術結合了化學腐蝕和機械研磨的雙重作用，是半導體制造中實現全局平坦化的核心技術。在集成電路制造向更小節點推進的過程中，CMP技術的重要性日益凸顯。

CMP工藝原理：通過拋光頭將晶圓待處理面壓抵在專用拋光墊上，在拋光液的作用下，同時發生表面材料的化學軟化和機械去除，最終實現納米級表面平整度。

材料適應性：不同半導體材料（如硅、碳化硅、氮化鎵等）因其物理化學特性差異，需要定制化的CMP解決方案。吉致電子憑借豐富的經驗積累，可為各類襯底和晶圓材料提供針對性的拋光工藝方案，解決客戶在表面處理過程中遇到的各種技術難題。

吉致電子的專業CMP解決方案

作為專業的半導體材料CMP耗材廠家及工藝技術支持，吉致電子提供全方位半導體工件CMP拋光產品及服務：

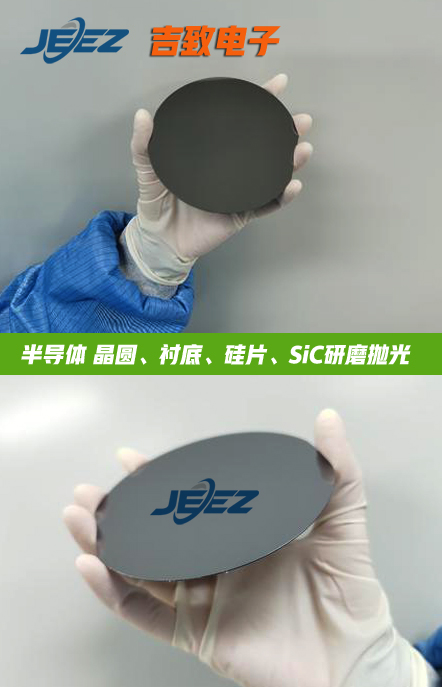

①材料全覆蓋：包括藍寶石襯底、碳化硅SiC襯底、硅襯底、氮化鎵晶圓、硅晶圓、氮化硅等多種半導體材料。

②定制化服務：根據客戶具體需求，提供一對一技術指導，優化拋光工藝參數。

③品質保障：成熟的工藝配方確保拋光后的表面質量滿足半導體制造要求。

隨著半導體技術節點不斷微縮，對襯底和晶圓表面質量的要求日益提高。吉致電子將持續創新CMP技術，為客戶提供更高效、更精準的平坦化解決方案，助力半導體產業的技術進步。
