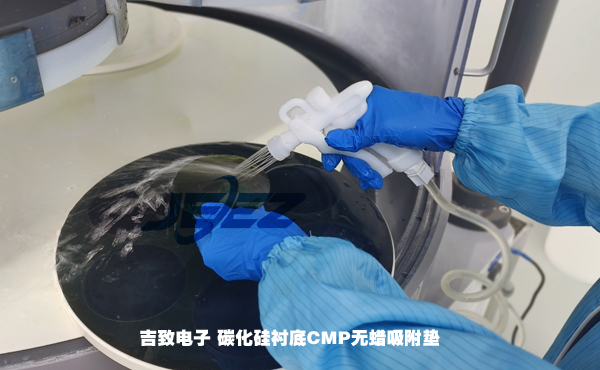

碳化硅SiC襯底在CMP研磨拋光工藝中使用吉致電子無蠟吸附墊的好處主要體現在以下幾個方面：

①穩定性與吸附力真空吸附原理優勢：利用真空吸附，可在吸附墊與襯底間形成強大負壓，使襯底與吸附墊緊密貼合。如在化學機械拋光（CMP）中，能讓晶圓襯底在高速旋轉和研磨壓力下保持原位，避免位移和晃動，確保拋光均勻性。
②降低破片率：吉致電子半導體無蠟吸附墊強而穩定的吸附力可均勻分散外力，防止局部受力過大。在超薄晶圓或大尺寸晶圓拋光時，能有效避免因吸附不穩導致的晶圓破裂，提高生產效益。
③簡化工藝流程無需除蠟環節：傳統吸附墊常需涂蠟輔助吸附，后續需專門除蠟工序，涉及有機溶劑清洗等多個步驟。吉致電子碳化硅無蠟吸附墊template省去此環節，減少了工藝步驟，縮短了生產周期。
④提高整體效率：減少工藝步驟意味著設備占用時間和人力投入減少，可實現更快速的晶圓周轉，提高生產線整體效率，在大規模生產中優勢更明顯。
⑤提高產品質量穩定控制TTV等數據：吸附力穩定使碳化硅襯底在加工中保持穩定姿態，避免因吸附力波動導致的襯底變形或位移。先進測量技術表明，使用碳化硅無蠟吸附墊可將TTV控制在極小范圍內，確保晶圓厚度均勻性，為后續光刻、蝕刻等工藝提供良好基礎。

⑥提升產品良率：TTV等關鍵參數的精準控制能減少芯片制造中的缺陷和誤差，提高芯片性能一致性和可靠性，降低不良品率，提高產品市場競爭力。
⑦可重復使用材料耐用性：碳化硅材料具有高強度、高硬度和良好的化學穩定性，能承受多次吸附、解吸循環及各種加工環境考驗，不易磨損、變形或老化。
⑧降低成本效益顯著：可重復使用大幅降低了吸附墊采購成本，減少?gòu)U棄物產生，降低處理成本，在長期生產中能為企業節省大量資金。
⑨定制靈活性，滿足多樣化需求：吉致電子可根據客戶要求，不同半導體工藝和設備定制尺寸、厚度和形狀。如針對特殊尺寸或形狀的晶圓、特定加工區域需求，能提供個性化吸附墊解決方案。
⑩適應工藝發展：隨著半導體技術向大尺寸晶圓、三維集成等方向發展，可定制的碳化硅襯底、晶圓無蠟吸附墊、拋光墊能快速適應變化，為新工藝提供支持。
使用無蠟吸附墊最重要的一點是順應環保和可持續發展的趨勢，安全無有害溶劑使用，傳統除蠟工藝使用的有機溶劑多具有揮發性和毒性，會污染空氣和水源。碳化硅無蠟吸附墊無需使用這些溶劑，從源頭上消除了污染和安全風險，有助于企業滿足環保法規要求，推動半導體行業綠色發展。

無錫吉致電子科技有限公司
